HUB75E Dot-Matrix Control

Art. Nr.: 90-3680

  • Bis zu 5440 RGB-Pixel
  • Einstellbare Dot-Matrix Parameter
  • Art-Net™ oder TPM2.net
  • Abschaltbare LED-Anzeigen
  • Einfache Konfiguration
  • Kombinierbar mit WiFi-Komponenten
  • Firmware-Update-Funktion
Spannungsversorgung:5V DC / 200mA
Anschlüsse:RJ45 Netzwerk
2 polige Schraubklemme
16 poliger Stiftleiste
Ethernet:10 Mbit/s | 100 Mbit/s
Data Fail:Hold
Blackout
Saved Picture
Dot-Matrix Parameter:Panel Anzahl (1-10) Module
Panel Breite (32, 64, 96, 128) Pixel
Panel Höhe (8, 16, 32, 64) Pixel
Panel Scan Rate (1/4, 1/8, 1/16, 1/32)
Panel RGB Groups (1, 2)
Panel Color Sequence (RGB,BRG…)
Farbtiefe (3-24 Bit)
User Picture:Benutzer konfigurierbare Ausgabe
die nach dem Einschalten oder nach
Datenausfall ausgegeben wird.
Protokoll:Art-Net ™ 4 (maximal 32 Universen)
TPM2.net (maximal 16384 Kanäle)
Abmessung:80mm x 50,5mm
(ohne überstehende Anschlusselemente)

HUB75E Dot-Matrix Control
Bedienungsanleitung
HUB75E Dot-Matrix Control
User Manual

HUB75E Dot-Matrix Control
Firmware

zum
Onlineshop

DMX4ALL Store

HUB75E Dot-Matrix Control

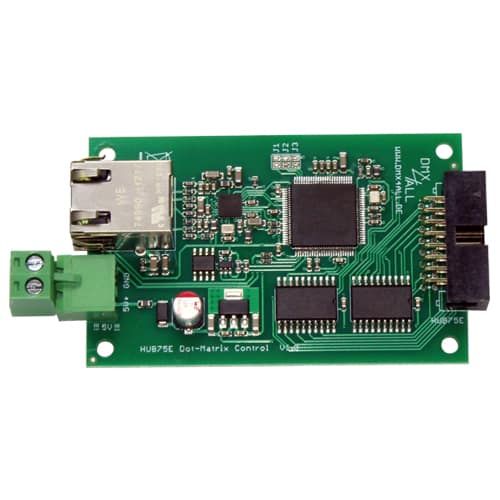

Der HUB75E Dot-Matrix Control ist ein Controller für die Ansteuerung von Dot-Matrix-Anzeigen.

Über einen Standard RJ45-Netzwerkanschluss erfolgt die Verbindung zum Ethernet-Netzwerk.

Bis zu 5440 RGB-Pixel
Es können bis zu 5440 RGB-Pixel vom HUB75E Dot-Matrix Control angesteuert werden.

Einstellbare Dot-Matrix Parameter
Die Parameter für die Dot-Matrix sind einstellbar. Somit lassen sich verschiedene Dot-Matrix-Anzeigen über den HUB75E Dot-Matrix Control ansteuern.

Art-Net™ 4 oder TPM2.net
Per Art-Net™ oder TPM2.net kann die Datenübertragung erfolgen.

Abschaltbare LED-Anzeigen
Die LED-Anzeigen am HUB75E Dot-Matrix Control sind per ArtNet-Command (AcLedMute) oder zeitgesteuert abschaltbar.
Dieses ist vor allem auf Bühnen hilfreich um störende „Lichtpunkte“ zu vermeiden.

Einfache Konfiguration
Eine benutzerfreundliche Konfiguration über einen Webbrowser ermöglicht eine schnelle und unkomplizierte Einstellung aller Parameter.
Es wird keine spezielle Software benötigt, ein normaler Webbrowser reicht aus. So ist die Konfiguration jederzeit vom PC, Smartphone oder Tablet aus möglich.
Zur einfachen Einstellung der IP stellen wir den IP-Configurator als PC-Tool oder Android-App kostenlos zur Verfügung.
Damit können Sie die Netzwerkeinstellungen unverändert lassen und können so die IP problemlos konfigurieren.

Kombinierbar mit WiFi-Komponenten
In Verbindung mit einer WLAN-Bridge kann der HUB75E Dot-Matrix Control auch in WLAN-Netze integriert werden.

Firmware-Update-Funktion
Um zukünftige Funktionen nutzen zu können bietet der HUB75E Dot-Matrix Control eine Firmware-Update-Funktion.
Diese kann vom Webbrowser gestartet werden, sodass kein Zugriff auf das Gerät notwendig ist!

Made in Germany
