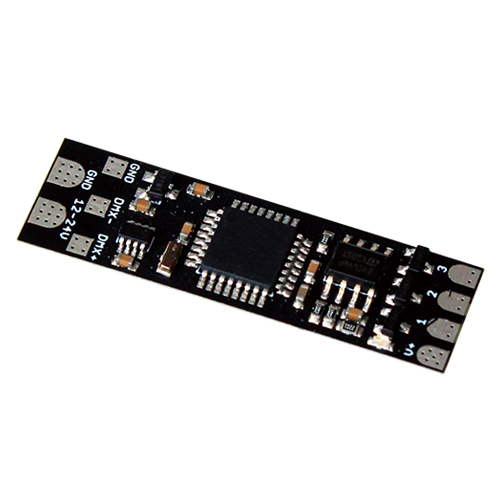

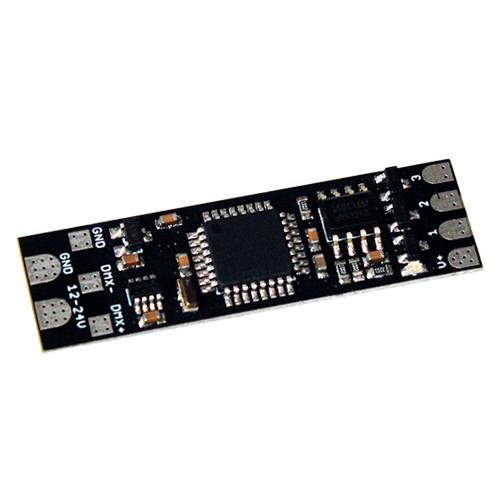

DMX-​LED-​Dimmer XS3

Art. Nr.: 90-​3373

DMX RDM - Remote Device Management

  • Für LEDs mit gemeinsamer Anode (+)
  • 12V – 24V LED Stripe
  • 3 Kanäle je Ausgang max. 2A möglich
  • RDM Unterstützung
  • Konfigurierbar über RDM-Configurator
  • Masterdimmer Funktion
  • DMX-FAIL Funktion
  • PWM-Frequenzen = 244 Hz
  • StandAlone-Funktion
  • Kompakte Ausführung
Spannungsversorgung:12-24V DC / 50mA ohne Last
Anschlüsse:Löt-Pads
LED-Spannung:12-24V DC (keine AC Spannung!)
Protokoll:DMX512
RDM
DMX-Kanäle:3 Kanäle
4 Kanäle (Master-Dimmer)
5 Kanäle (Master-Dimmer + Strobe)
Masterdimmer:Kein / Global
DMX-FAIL:HOLD / 0%-100% / Stand-Alone
PWM-Frequenz244 Hz
Ausgang:3 PWM-Signale mit 8 Bit Auflösung
gemeinsame Versorgungsspannung Anode (PLUS)
Ausgangsstrom:max. 2A je Ausgang
max. 6A in Summe über alle Ausgänge
Ausgangsleistung:3x 24W (12V) / 3x 48W (24V)
StandAlone-Funktion:Benutzerdefiniertes Lichtprogramm
Abmessung:12mm x 40mm
Parameter IDDiscoverySETGET
DISC_UNIQUE_BRANCHX
DISC_MUTEX
DISC_UN_MUTEX
DEVICE_INFOX
SUPPORTED_PARAMETERSX
PARAMETER_DESCRIPTIONX
SOFTWARE_VERSION_LABELX
DMX_START_ADDRESSXX
DEVICE_LABELXX
MANUFACTURER_LABELX
DEVICE_MODEL_DESCRIPTIONX
IDENTIFY_DEVICEXX
FACTORY_DEFAULTSXX
DMX_PERSONALITYXX
DMX_PERSONALITY_DESCRIPTIONX
DISPLAY_LEVELXX
SERIAL_NUMBER1)X
DISPLAY_AUTO_OFF1)XX
IDENTIFY_MODE1)XX
DMX_FAIL_MODE1)XX
UPLOAD_PORGRAM1)XX
COLOR_SEQUENCE1)XX

1) Herstellerabhängiger RDM-Steuerbefehl (MSC – Manufacturer Specific Type)

DMX-​LED-Dimmer XS3
Bedienungsanleitung
DMX-​LED-Dimmer XS3
User Manual

zum
Onlineshop

DMX4ALL Store

DMX-LED-Dimmer XS3

Der DMX-LED-Dimmer XS3 ist für die Ansteuerung von RGB oder einfarbigen LED-Stripes mit 12V oder 24V vorgesehen.

3 Ausgänge
Der DMX-LED-Dimmer XS3 hat drei Ausgänge, an denen LEDs angeschlossen werden können.
Alle Ausgänge sind gleich ausgeführt, sodass einfarbige oder RGB LEDs angeschlossen werden können.

High Power Ausgänge
Die Ausgänge können einen Strom von je bis zu 2A treiben.
Somit ergibt sich eine maximale Gesamtlast von 72W (12V) / 144W (24V).

0% bis 100% dimmbar
Die angeschlossenen LEDs werden per PWM von 0% bis zu 100% gedimmt.

Für Spannungen von 12V bis zu 24V
Der DMX-LED-Dimmer XS3 arbeitet mit Versorgungsspannungen von 12V bis zu 24V.

DMX-FAIL Funktion
Eine einstellbare DMX FAIL-Funktion bietet die Option bei ausgefallenem DMX-Signal den aktuellen Zustand zu halten (HOLD) oder einen vorgegebenen Wert anzunehmen.

DMX-Masterdimmer
Optional kann ein weiterer DMX-Kanal als Masterdimmer (alle Ausgänge) verwendet werden.

RDM Unterstützung
Der DMX-LED-Dimmer XS3 erlaubt die Konfiguration per RDM über DMX.
Alle Parameter sind mit dem RDM-Configurator einstellbar.

StandAlone-Funktion
Der DMX-LED-Dimmer XS3 verfügt über eine vom Benutzer programmierbare StandAlone-Funktion, welche ein internes Programm wiedergeben kann.

LED-Status-Anzeige
Über die LED-Status-Anzeige wird der DMX-Empfang angezeigt.

Made in Germany
