DMX-LED-Dimmer P9
Art. Nr.: 90-3809
Eigenschaften
- Für LEDs mit gemeinsamer Kathode (-)
- Je Ausgang max. 10A möglich
- 12V & 24V LED Stripe Betrieb gleichzeitig möglich
- 9x 120W (12V) / 9x 240W (24V)
- DMX-FAIL Funktion
- PWM-Frequenz = 244 Hz
- 9 interne StandAlone-Programme
- Für die Hutschienen Montage
- Steuerausgang zum Abschalten der Last-Netzteile
Technische Daten
| Spannungsversorgung: | 7-24V DC / 100mA ohne Last |
| Anschlüsse: | Schraubklemmen |
| LED-Spannung: | 7-24V DC (keine AC Spannung!) |
| Eingang: | DMX512 / 9 Kanäle |
| DMX-FAIL: | HOLD / ALL OFF / ALL ON |
| Ausgang: | 9 PWM-Signale in 256 Stufen gemeinsame Kathode (MINUS) |
| PWM-Frequenz: | 244 Hz |
| Ausgangsstrom: | max. 10A je Ausgang 90A in Summe bei allen angeschlossenen V+ Klemmen |
| Ausgangsleistung: | 9x 120W (12V) / 9x 240W (24V) |
| Energy-Save Ausgang: | Steuerausgang zum Abschalten der Last-Netzteile |
| StandAlone-Funktion: | 9 interne StandAlone-Programme |
| Abmessung: | 99 x 82 mm |
Bedienungsanleitung
Dieses Produkt befindet sich leider nicht mehr in Unserem Produktsortiment.

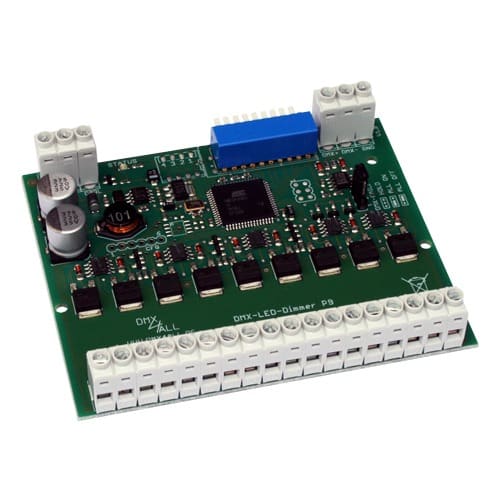

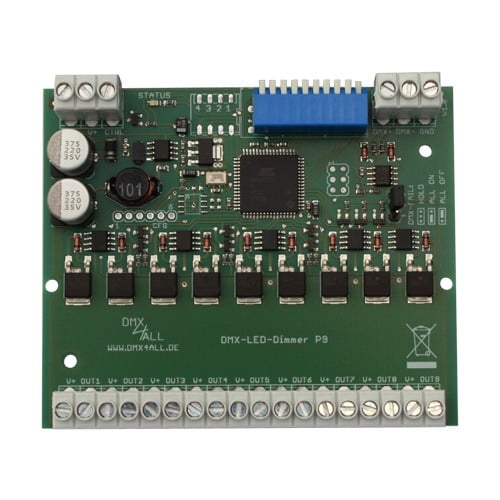

DMX-LED-Dimmer P9
Der DMX-LED-Dimmer P9 ist speziell für die Ansteuerung von RGB LED-Stripes mit gemeinsamer Kathode (MINUS)
vorgesehen, kann aber auch für einfarbige LED-Stripes verwendet werden.
Er verfügt über 9 High-Power PWM-Ausgänge die unabhängig voneinander über DMX steuerbar sind.
Je Ausgang können Lasten mit bis zu 10A betrieben werden (bei 12V bis zu 120W / bei 24V bis zu 240W).
Alternativ können interne Farbverläufe (RGB) ohne externe Steuerung aufgerufen werden.
